不锈钢五角星雕塑-江西瑞金《胜利之门》大型城市景观
不锈钢五角星雕塑项目描述
本工程是位于江西省瑞金市城东的大型不锈钢五角星雕塑,此不锈钢雕塑由三组钢构五角星组成,是目前世界上最大的不锈钢五角星雕塑,长65米,高52米,横跨八个车道两个绿化带。

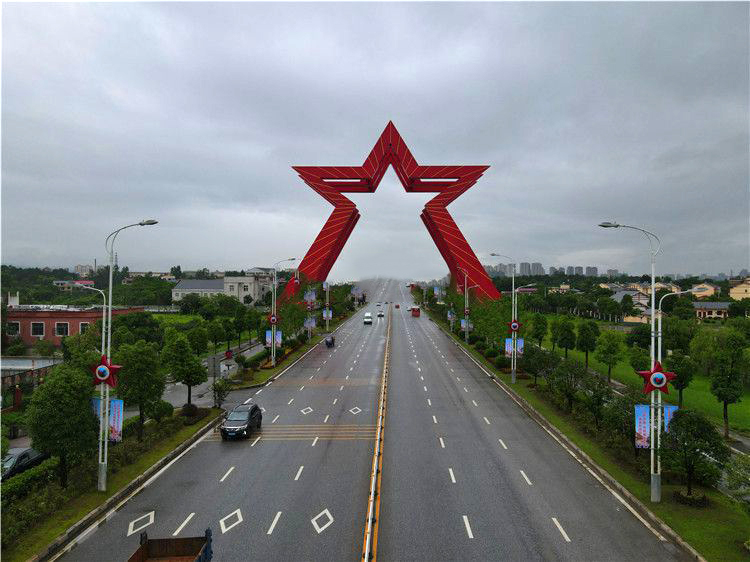

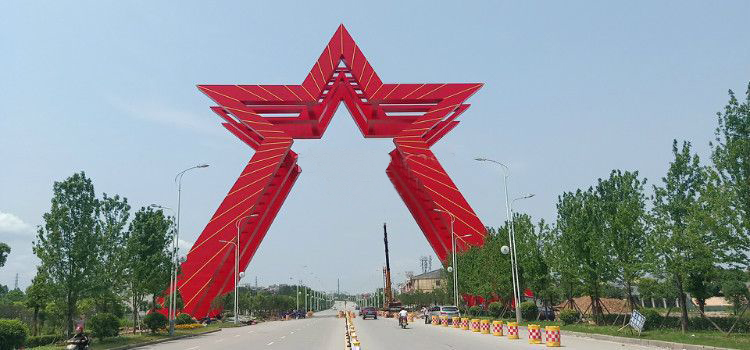

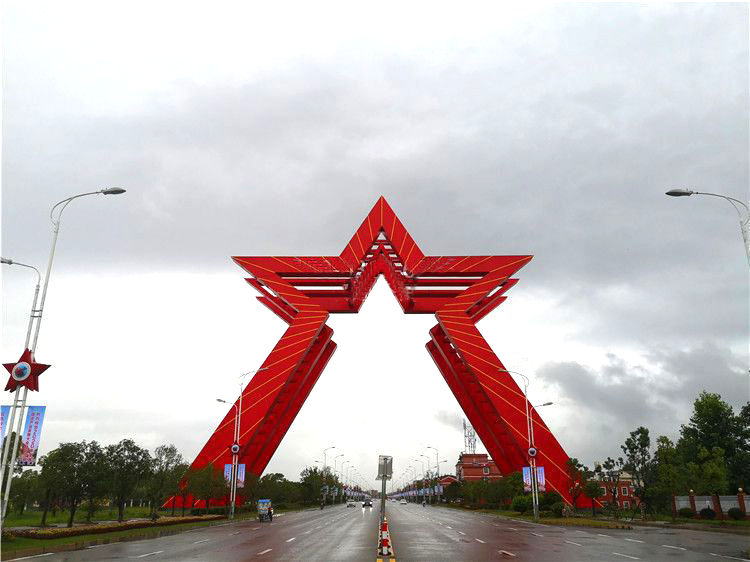

不锈钢五角星雕塑项目图集
不锈钢五角星雕塑
不锈钢五角星雕塑项目说明
一:为庆祝苏维埃政府成立70周年,立项在红色革命老区城市的江西省瑞金市苏维埃政府旧址正门苏维埃大道街边建造,这座大型五角星作品由中央美院设计,中领集团制作完成,设计灵感取自于中华苏维埃共和国国徽,高大的五角星雕塑光芒四射,直插云天,是红色文化和精神的凝练,象征红色政权从这里诞生,寓意苏区精神永放光芒,鼓舞人们不忘初心,砥砺前行,也寓意了新时代红色城市儿女永远热爱党、永远跟党走的红心,更展现了城市儿女朝气蓬勃的精神风貌,红色文化,五角星的建成既是瑞金城市文化形象的新地标,也是对外宣传红色文化旅游形象代表性标志,彰显了瑞金城市魅力。
二:胜利之门不锈钢雕 塑安装现场参与人员共计460余人。中央美院设计专家、教授6人。江西设计院结构设计者10人,教授1人。河北中领集团管理人员36人,负责统一规划及安排,施工队有钢结构班组、基础班组、不锈钢造型班组、吊装班组、油漆班组、灯光班组、脚手架班组、安装班组共计8个班组、410余人。经过9个月的努力奋战,将该大型五角星顺利制作完成。
三:胜利之门高52米,横跨65米。体量大、跨度大、施工难度高。河北中领集团运用现代高端技术并结合专业团队的实践经验,突破了一项又一项的难题,圆满完成这一副巨作。不锈钢五角星主体耗用钢材1020吨、不锈钢板材420吨,总体面积9600平方米。主体钢构采用H型钢2000*700*16*28与矩管200*16组合钢桁架形式分段组装。
四:加工制作部分
1:加工构件大,需采用大型操作平台。H型钢焊接采用大型埋弧焊整体焊接,对热胀变形工艺要求极高。
2:焊接工艺高,按设计要求全熔透焊达90%以上。我们采用进口全自动机器焊接,保证了焊接质量100%达到设计要求。
五:现场安装部分

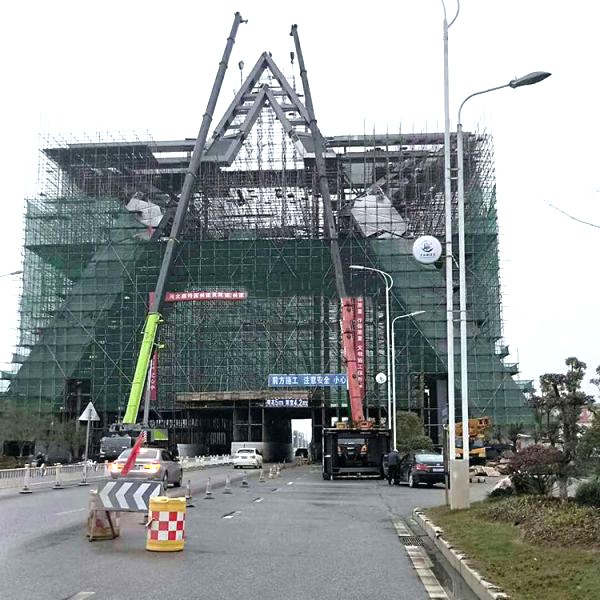

1:吊装工艺:分段构件重量达30-40吨,因表面有不锈钢板造型,吊装、翻身时不能落地,我们采用3台吊车实现空中完美翻身、调方向等工作。
2:安装现场用大型汽车吊220吨1台,160吨2台,80吨2台,25吨4台。80吨及25吨用于钢架的组装及倒运,220吨及160吨用于高空吊装。
3:钢构件组装难度大,精确度要控制在2mm内,如果超出误差值会直接影响高空安装对接。高空对接处一个节点栓接用螺栓数达100颗。这对我们制作时的工艺要求和安装时的精度要求是非常大的挑战。我们利用三维技术把所有节点坐标导入三维数据,全程2台全站仪校准,精确控制所有数据,保证高空安装误差小于2mm。
六:
五角星雕塑完成后,拆卸支撑是最危险的一步,顶部我们用千斤顶让整体结构缓慢卸力,最终按顶的自然沉降控制在20公分以内。

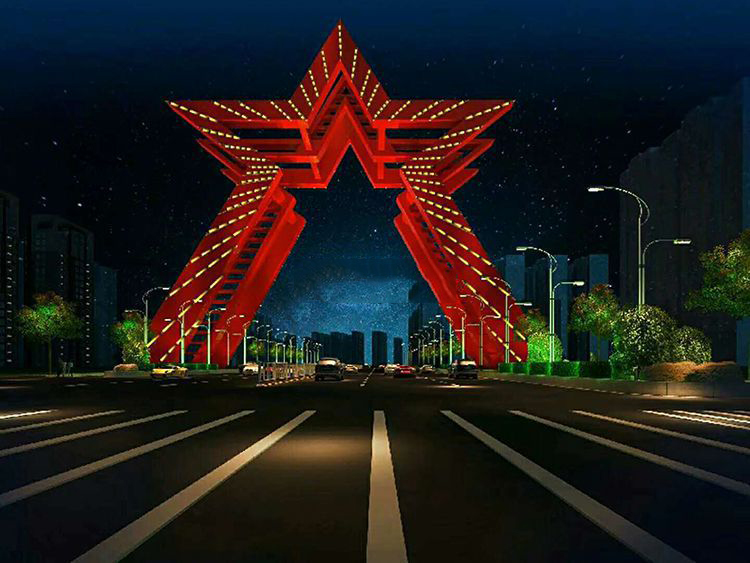

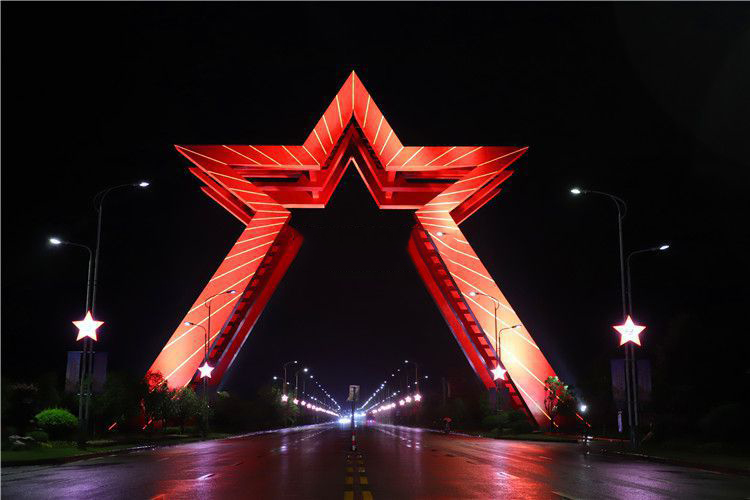

五角星表面喷漆是优质红色汽车漆。红色喷漆既亮眼又代表红色文化。给雕塑做了亮化,不管白天还是夜晚都成为整个城市街边一道亮丽的风景。
城市需要有文化的体现,人来人往的街边放置代表文化形象的雕塑再合适不过。
